ガイドブッシュのかじりとは？原因とトラブル対策を解説

旋盤加工で突然発生するトラブルの1つとして、ガイドブッシュの”かじり”が挙げられます。かじりが発生すると、加工品質の低下だけでなく、機械停止や不良品の増加など、生産性に大きな影響が生じるため注意が必要です。

今回のコラムでは、ガイドブッシュのかじりが発生する原因と、その対策について解説しています。問題が起こる原因を理解したうえで対策し、ガイドブッシュトラブルの再発を防ぎましょう。

【切削加工】ガイドブッシュとは

ガイドブッシュは、棒状のワークを自動旋盤で加工する際に用いられる部品の1つです。まずは、その特徴と概要を見ていきましょう。

ガイドブッシュの役割と機能

ガイドブッシュは、主に主軸移動型自動盤（スイス型CNC自動旋盤）で使用される部品で、加工材（ワーク）を保持・ガイドするために用いられます。

切削加工では、工具だけでなくワークの保持精度が加工品質を大きく左右するため、こうしたパーツの活用が欠かせません。

特に長尺材や細径材を加工するシーンでは、ガイドブッシュによってワークがたわんだり振動したりするのを防げるため、ビビりの抑制、寸法精度や真円度の安定化が図れます。これにより、医療部品や電子部品、精密シャフトなど、ミクロン単位の精度が求められる加工が可能になります。

ガイドブッシュの素材

ガイドブッシュの素材として多く使用されている超硬合金は、硬度と耐摩耗性に優れ、長時間の連続加工でも内径摩耗が起こりにくいのが特徴です。そのため、ステンレス鋼やニッケル合金といった難削材加工や、高精度が要求される量産加工で採用されています。

樹脂や非鉄金属加工向けに、摩擦低減を目的としたコーティング付きの鋼材が使われるケースもあります。ワークの材質や連続加工の頻度、クーラント条件などに応じて素材を選定することで、加工品質と生産性の両立が可能です。

【ガイドブッシュ】かじりとは

かじりとは、切削加工中にガイドブッシュの内側とワークが強く接触し、焼き付き、摩耗が発生する現象を指します。

本来、ガイドブッシュとワークの間にはわずかなクリアランスが存在し、滑らかに材料が送り出されます。しかし何らかの原因で潤滑が不十分になると、摩擦熱が急激に上昇し、表面が荒れたり金属が溶着したりするトラブルが生じます。

一度かじりが発生すると、摩擦によって表面状態が悪化し、連鎖的に損傷が広がることがあるため注意が必要です。ガイドブッシュ自体の寿命を大きく縮める要因にもなり、突発的なライン停止や段取り替えの増加を招く点でも問題視されます。

ガイドブッシュのかじりが発生する主な原因

ガイドブッシュのかじりが発生する原因としては、主に以下の4つが挙げられます。

• 潤滑トラブル
• 構造や精度に問題がある
• 加工温度
• 材料の影響

潤滑トラブル

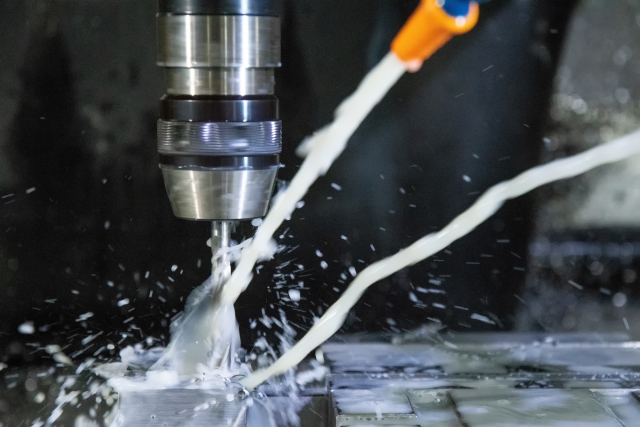

かじりの原因として最も多いのが潤滑トラブルです。ガイドブッシュとワークは常に接触しているため、両者の間に安定した潤滑膜が形成されていなければなりません。しかし、クーラント量の不足、ノズル詰まりなどが起こると潤滑が途切れ、金属同士が接触しやすくなります。

クーラントの濃度管理が適切でない、切粉が潤滑面に噛み込んでしまうといったケースも多く、さまざまな原因が複合的に進行していることも珍しくありません。

構造や精度に問題がある

ガイドブッシュや主軸周辺の構造、もしくは組付け精度に問題がある場合も、かじりが発生しやすいです。

ガイドブッシュ内径とワークのクリアランスが適正でないと接触しやすくなり、摩擦が増大します。また、主軸とガイドブッシュの芯ずれを放置した状態で使用を続けると、ワークが片当たりを起こし、摩耗の原因になりかねません。

こうした問題は目視で気づきにくく、加工の進行とともに摩擦条件を悪化させ、結果としてかじりを誘発します。

加工温度

切削加工では、切削点で発生する熱のほか、ワークとガイドブッシュの摩擦熱、クーラント不足による蓄熱などが課題となります。加工温度の上昇はワーク材の膨張につながり、初期設定では適正だったクリアランスがゼロに近づくこともあります。

熱による寸法変化は、加工開始直後よりも安定稼働後に顕在化するため原因の特定が難しく、知らないうちにかじりが進行しているケースも少なくありません。

材質の影響

ステンレス鋼やチタン合金など、凝着性の高い材料は熱によって表面が活性化しやすく、接触相手であるガイドブッシュ材と金属結合を起こしやすい性質を持っています。また、ワーク材が柔らかい場合も、ブッシュ内径に押し付けられて付着し、摩擦源となることがあります。

こうした材質による影響は、ワークとガイドブッシュのどちらか一方の性質ではなく、組み合わせによって発生しやすさが変わります。超硬やセラミック系の材質は鉄との親和性が低く、かじりの抑制に有効です。

ガイドブッシュのトラブル対策

ガイドブッシュのトラブルは突発的に起こるものではなく、多くの場合、小さな異常の積み重ねによって発生します。そのため、以下のようなトラブル対策が重要になります。

日常点検・清掃を怠らない

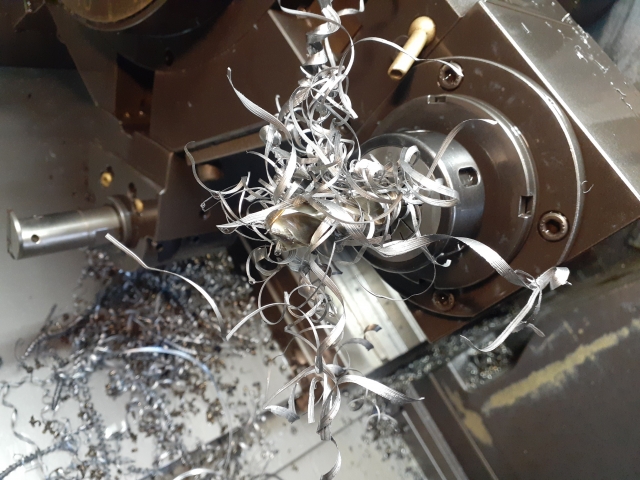

ガイドブッシュの周辺には、切削加工で発生した微細な切粉や汚れが付着しやすく、これらが放置されると噛み込みが発生し、摩擦条件を悪化させます。特に細径材や長尺材を扱う加工では、わずかな異物でも大きな影響を与えかねません。

ブッシュ内径の摩耗や傷、変色といった兆候は、目視確認によって気づくケースが多いです。そのため、清掃と同時に状態確認を行うと、早期に察知でき、機械の停止や不良品の発生を防ぎやすくなります。

適切な潤滑を心掛ける

ガイドブッシュを安定的に稼働させるためには、単にクーラントを供給していれば良いというわけではありません。

たとえば、方向をミスしてクーラントが十分に当たらなければ、油膜が形成されずに局所的な摩擦増大が起こります。クーラントの濃度や劣化状態を放置すると、潤滑性、冷却性が低下し、かじりや異音につながります。

より安定した潤滑が求められる高速回転や難削材加工では特に、ガイドブッシュの長寿命と品質の安定には、潤滑不足を起こさない運用が不可欠です。

早期の発見と交換

ガイドブッシュは消耗品なので、限界まで使うのではなく、早期に異常を見つけて交換する判断が重要になります。摩耗の兆候を無視して使い続けると、短期間でかじりや寸法不良へと発展する可能性が高いです。

ガイドブッシュは外観の変化が小さいため継続使用されやすく、その結果、加工不良や工具の破損といった損失を招くことがあります。加工精度や送り抵抗に違和感を覚えた段階で状態を確認し、必要に応じて交換を検討しましょう。

加工に適した製品の選定

ガイドブッシュはメーカーによって取り付け方や形状が異なるため、使用する機種、被削材によって適切なものを選ぶ必要があります。内径やワークの長さに応じて、内側に溝が付いているタイプ、保持部の長いタイプなどを検討しましょう。

極細径や公差が非常に厳しい場合などは、標準品では対応できないケースがあるため、特注で製作しなければなりません。特注ブッシュは初期コストがかかるものの、工具寿命の向上や不良率の低下など、トータルコストの削減に有効です。

ガイドブッシュのかじりの原因は1つではない

ガイドブッシュのかじりは、ワークとガイドブッシュの接触、加工熱による凝着、潤滑油不足の摩擦増加など、様々な原因で引き起こされます。これらが複合的に進行してかじりが生じるケースも多いため、普段からトラブルを防げるよう対策しておくことが重要です。

日常の点検で内径の状態を確認するほか、摩耗がある場合には早期に交換するといった工夫を取り入れましょう。
